夹套反应釜具有加热冷却与一体的结构,具有制造成本低、一机多用、适用范围广主要应用于:精细化工、涂料、油墨、热熔胶、医药及食品等工业中常用的反应设备之一。
工作原理:

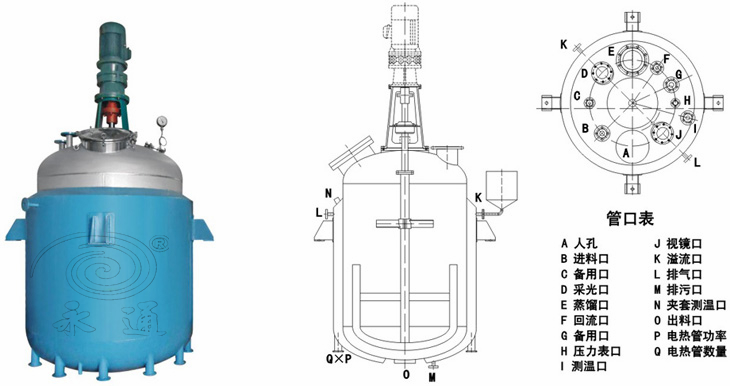

夹套反应釜主要由搅拌容器(包含罐体和夹套)、搅拌装置、传动装置、轴封装置、支座、人孔、工艺接管和一些附件组成,反应釜是在一定压力和温度下,借助搅拌器将一定容积的两种或多种液体以及液体与固体或气体物料混匀,促进其反应的物料,釜体上的夹套主要是用于加热和冷却的模块。
产品介绍:
搅拌装置:由搅拌器和搅拌轴组成,搅拌形式通常由工艺设计而定,有锚式、浆式、蜗轮式、推进式或框式。
传动装置:是为带动搅拌装置设置的,主要由电机、减速器、联轴器和传动轴等组成;
开孔数量:规格或其它要求可根据用户要求设计、制作。
夹套反应釜:一般根据夹套加热形式分类,分为:电热棒加热、蒸汽加热、导热油循环加热反应釜。
反应釜技术参数:
夹套反应釜规格 | 实际容量 | 简体直径(mm) | 反应釜 | 反应釜 |
500L | 550L | 900 | 2.438 | 2 |
1000L | 1100L | 1100 | 2.867 | 2.6 |
1500L | 1650L | 1200 | 3.537 | 3.1 |
2000L | 2200L | 1300 | 4.165 | 3.8 |
3000L | 3300L | 1500 | 5.569 | 5.4 |
5000L | 5200L | 1700 | 8.942 | 7.6 |
6000L | 6600L | 1800 | 10.323 | 8.7 |
8000L | 8800L | 2000 | 16.132 | 15.1 |
10000L | 11000L | 2200 | 20.345 | 18.9 |
15000L | 16500L | 2300 | 31.012 | 29.5 |
20000L | 22000L | 2400 | 41.679 | 40.1 |
