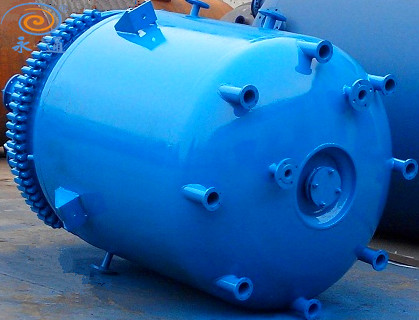

搪瓷反应釜具有耐高温、耐腐蚀、生产能力强等优点,广泛用于医药、饮料、石油、化工、颜料、树脂、涂料、科研等工业部门,对于强碱及任何浓度和温度的氢氟酸,温度大于或等于180℃、浓度大于30%的磷酸等不能使用。
工作原理:

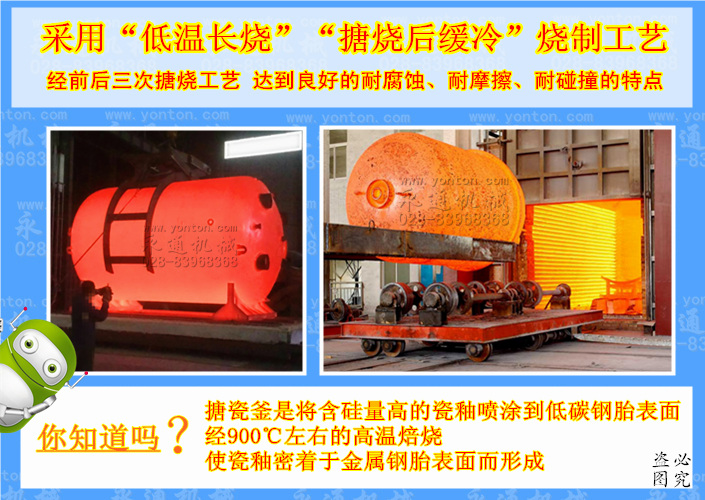

搪瓷反应釜是将含硅量高的瓷釉喷于金属铁胎表面,通过930°C左右的高温焙烧使瓷釉密着金属铁胎表面,形成光滑、洁净的衬里层,因此它具有类似玻璃的化学稳定性和金属强度的双重优点。
产品介绍:
搪瓷反应釜分开式和闭式两种结构,开式为体盖分离,中间用垫子和卡子连接起来,一般是容积在5000L以下;闭式为体盖一体,一般容积在5000L以上。这两种结构各有优势,开式拆卸比较方便,如果罐盖上的管口出现问题,则易于拆下单独修理,而闭式则密封性能要好。一般来说,开式结构还有平焊对接式法兰连接和平盖式两种。
搪瓷反应釜/搪玻璃反应釜特点:
搪瓷反应釜/搪玻璃反应釜由锅体、锅盖、搅拌器、夹套、支承及传动装置、轴封装置等组成,材质及开孔可根据用户的工艺要求制定。
按加热形式:可分为电加热搪瓷反应釜、导热油加热搪瓷反应釜、蒸汽加热搪瓷反应釜、水加热搪瓷反应釜、明火加热反应釜等。
按夹套形式分为:夹套型搪瓷反应釜和外盘半管型搪瓷反应釜,夹套导热油加热型都设有导流装置。
搪瓷反应釜搅拌器形式:一般有:桨式、锚式、框式、螺条式、刮壁式等。
反应釜搅拌器传动形式:有普通电机、防爆电机、电磁调速电机、变频器等,减速机有摆线针轮式、蜗轮式、行星无极变速式。
密封形式:轴封分为普通水冷却填料密封、组合式四氟填料密封、机械密封。
反应釜出料方式:有球阀、下展阀。
搪瓷反应釜配套附件有:釜内蛇型冷却盘管、高位槽、蒸馏柱、立式冷凝器、弯头等供客户选择。

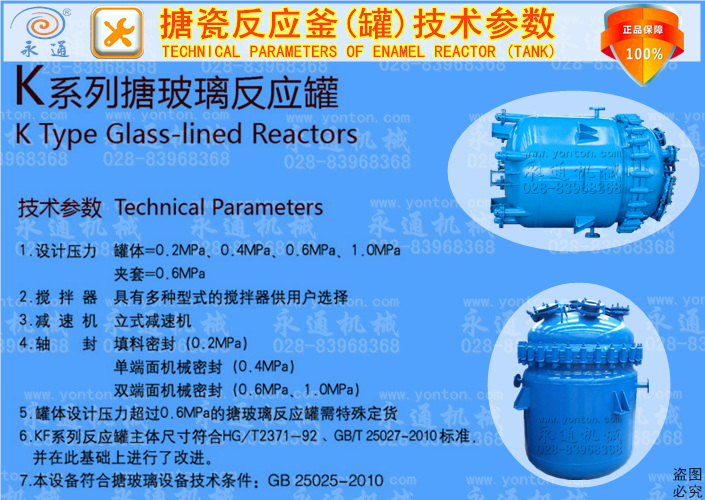

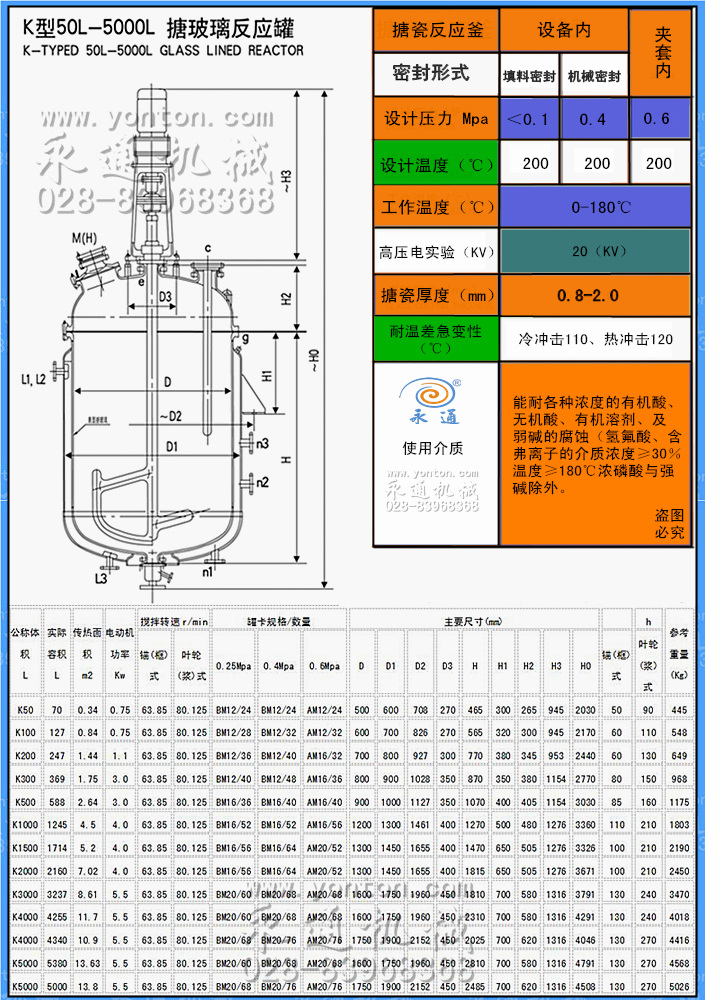

永通系列搪瓷反应釜/搪玻璃反应釜参数表:
公称容量 | 实际容量 | 电热功率 | 夹套容量 | 内锅尺寸 | 外锅尺寸 | 减速机 | 电机功率 | 搅拌速度 |
50L | 61L | 3×2 | 95L | 400 | 600 | m3 | 1450/0.6 | 60-80 |
100L | 120L | 6×2 | 120L | 500 | 700 | m3 | 1450/0.6 | 60-80 |
200L | 247L | 6×3 | 200L | 600 | 800 | m4 | 1450/1.5 | 60-80 |
300L | 355L | 6×3 | 250L | 700 | 900 | m4 | 1450/1.5 | 60-80 |
500L | 589L | 9×4 | 290L | 900 | 1100 | m6 | 1450/2.2 | 60-80 |
1000L | 1215L | 12×4 | 560L | 1200 | 1400 | m8 | 1450/4 | 60-80 |
2000L | 2244L | 15×5 | 750L | 1400 | 1600 | m8 | 1450/4 | 60-80 |
3000L | 3201L | 15×5 | 1015L | 1600 | 1800 | m8 | 1450/7.5 | 60-80 |
4000L | 4020L | 15×5 | 1226L | 1600 | 1800 | m10 | 1450/7.5 | 60-80 |
5000L | 5170L | 18×5 | 1400L | 1800 | 2000 | m10 | 1450/7.5 | 60-80 |
搪玻璃反应釜广泛地应用于化工、石油、医药、农药、食品等工业。为了保证搪玻璃设备正常使用,现将其主要性能和安装、使用注意事项说明如下:
1、使用压力:0.2---0.4Mpa。
2、耐酸性: 对各种有机酸、无机酸、有机溶剂均有较好的抗蚀性。如将搪玻璃试样置于20%HCI溶液中煮沸48h,腐蚀速率为0.9g/m2.d(优等品指标为1.0g/m2.d)。
3、耐碱性: 搪玻璃对碱性溶液抗蚀性较酸溶液差。但将搪玻璃试样置于1N氢氧化钠溶液腐蚀,试验温度80℃时间48h。腐蚀速率为6.76g/m2.d(优等品指标为7.0g/m2.d)。
4、操作温度:搪玻璃设备加热和冷却时,应缓慢进行。搪玻璃设备使用温度为0-200℃,耐温急变性≥200℃。

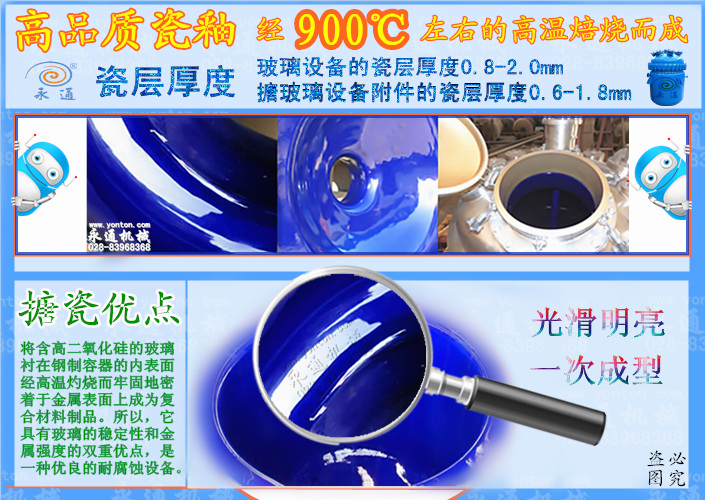

5、瓷层厚度:玻璃设备的瓷层厚度0.8-2.0mm,搪玻璃设备附件的瓷层厚度0.6-1.8mm。
6、耐压电:搪玻璃具有良好的绝缘性,当搪玻璃在规定厚度内用20KV高频电火花检查瓷层时,高频电火花不能击穿瓷层。
7、耐冲击性:玻璃层的内应力越小,弹性越好,硬度越大,抗弯抗压强度越高,则耐冲击就越好。玻璃层在规定厚度内,用直径30mm,重量112g钢球冲击时,其冲击功为282×10-3J(优等品指标为260×10-3J)。
